BHG1系列矿用隔爆型高压电缆接线盒（以下简称接线盒）适用于含有爆炸性气体（甲烷）、煤尘混合物的煤矿井下，在交流50Hz、电压3.3kV、6kV、10kV供电网络中作电缆连接之用。

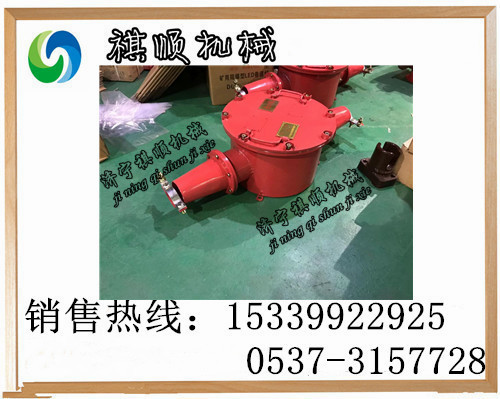

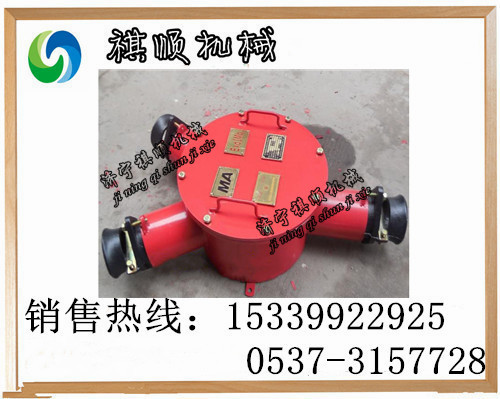

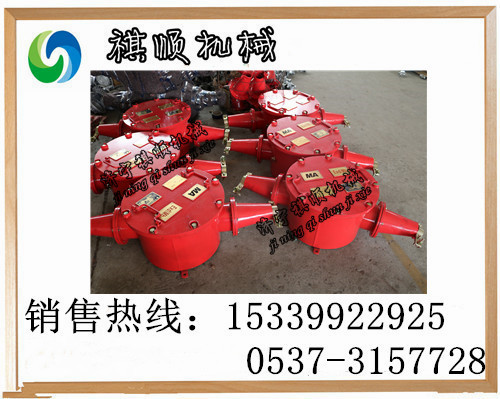

BHG1矿用隔爆型高压电缆接线盒
【特 点】 结构简单
环境压力80KPa—106 Kpa：
【使用环境】 周围空气温度-20℃—+40℃：
空气相对湿度不大于95%（+25℃）：
无强烈颠簸和冲击震动的地方：
无滴水和雨雪侵入的地方：
无足以破坏金属和绝缘腐蚀性气体及蒸汽的场所：
一.用途：
BHG1-400/10-2G矿用隔爆型高压电缆接线盒（以下简称接线盒），适用于
爆炸性气体（甲烷）和煤尘混合物的矿井中，供煤矿井下电压至10千伏，
电流至400 315安培，系统额定断开电流至12.5KA供电系统中，连接两段矿用
橡套软电缆之用。
二.技术数据：
型 号 额定电压 额定电流 引入电缆类型 密封圈同心槽直径（mm） 外型尺寸
BHG1-400/10-2G 10KV 400 315 200 铠装电缆 88 970×385×220
三.结构简介
接线盒的隔爆外壳为钢板结构，盖采用螺栓压接形式，两侧为电源引线端，并设有控制线引入装置。壳体内设有三个主接线端子，接线柱上用压板将电缆头压接。基座为高压电瓷，并设有一个辅助接线端子。
四. 使 用
1、接线盒拆箱后，应检查有无损坏现象，零件有无缺失。
2、接线盒严禁带电操作，必须按《煤矿安全规程》进行操作，电缆的安装必须严格执行安装工艺，可在井下进行，具体的安装工艺请参照《BHG1-400/10-2G矿用隔爆型高压电缆接线盒》说明书。
3、特别提醒的是，在安装时出线部分应灌环氧树脂。接线盒的检查与电缆同时进行，如温度超过80℃时，应立即查明原因及时解决检查时要查看紧固件、警告牌是否完整。
主要技术参数
型号规格 额定电压KV 额定电压A 通数（个） 引入电缆外径（mm）
BHG1-400(315/200)/3.3-2G 3.3 400、315、200 2 Φ78-102
BHG1-400(315/200)/3.3-3G 3.3 400、315、200 3 Φ78-102
BHG1-400(315/200)/3.3-4G 3.3 400、315、200 4 Φ78-102
BHG1-400(315/200)/6-2G 6 400、315、200 2 Φ78-102
BHG1-400(315/200)/6-3G 6 400、315、200 3 Φ78-102
BHG1-400(315/200)/6-4G 6 400、315、200 4 Φ78-102
BHG1-400(315/200)/10-2G 10 400、315、200 2 Φ78-102
BHG1-400(315/200)/10-3G 10 400、315、200 3 Φ78-102
BHG1-400(315/200)/10-4G 10 400、315、200 4 Φ78-102
