KHP197煤矿用带式输送机保护装置 皮带机综合保护 八保

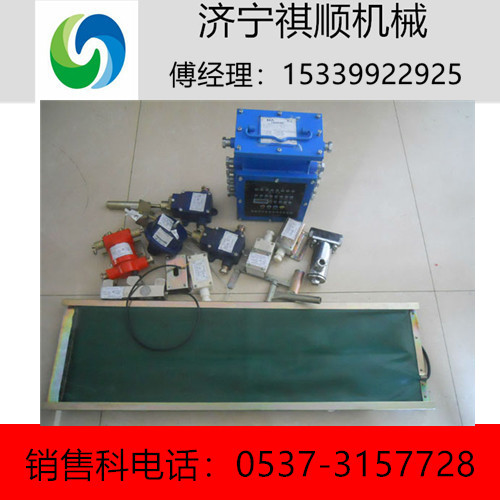

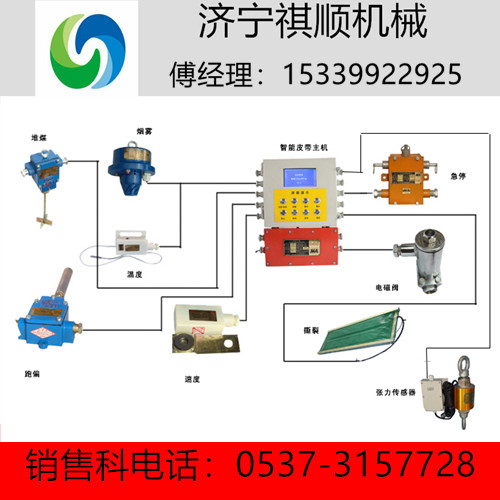

济宁祺顺机械有限公司生产的煤矿用皮带机输送保护装置,其中有八保和六保,组成由KHP197-Z主机,GQQ5烟雾传感器,GWD90温度传感器,GSH5速度传感器,GUJ30煤位传感器,GEJ30跑偏传感器,KHJ30/10急停开关,GVD1200撕裂传感器,超高温洒水,电磁阀组成详情咨询热线 15339922925(手机即微信)
概述
矿用带式输送机综合保护控制装置为矿用隔爆兼本质安全型,适用于煤矿中含有爆尘及爆炸性 气体(CH4)的场合,作为皮带运输机的低速、超温、烟雾、满煤、堆煤、跑偏、撕带等事故的综合保护和系统多台皮带机间集中控制及报警通讯之用。配有超温 烟雾自动洒水灭火装置。采用语言加灯光报警方式,新颖独特。
性能
●具有皮带机打滑、堆煤、超温、跑偏、烟雾、撕带、急停、超温自动洒水等综合保护功能。
● 具有逆煤流延时顺序起车,逆煤流顺序停车,紧急停车等集中控制功能。
● 具有报警和通话功能。
● 根据要求设置的开车传感器能实现随机开车,具有显著的系统节能效果。
工作原理
(1)、速度保护:当皮带机运行时,从动滚筒安全不转,连续超过5-10S时,低速故障报警信号延时保持约2S ±1S。
(2)、堆煤保护:当煤位传感器的导杆偏离中心线45°±5°时,延时13秒,实现故障保护停车。
(3)、跑偏保护:当跑偏传感器的导杆偏离中心线15°±5°时,经延时10S ±5S,实现跑偏故障保护。
(4)、烟雾保护:当产生烟雾时,烟雾传感器将此信号送给主机,立即实现烟雾保护。
(5)、温度保护:当监测点温度超过温度传感器的设定温度时(+80℃),本产品立刻实现温度故障保护。
(6)、沿线紧急停车保护:当沿线的某一紧急停车开关被接通时,本产品立即实现停车保护功能。
(7)、撕带保护:当运输带撕裂时,撕带传感器把电信号传给主机,主机立即实现停车保护功能。
济宁祺顺机械有限公司
联系人:傅经理
联系电话:15339922925(微信同号)
销售科电话:0537-3157728
QQ:1257143552
地址:山东省济宁市北湖工业园
主要技术参数
名称 |
型号 |
电压 |
电流 |
主机 |
KHP197-Z |
|
|
烟雾传感器 |
GQQ0.1 |
DC12v |
≤150mA |
温度传感器 |
GWD90 |
DC12V |
≤50mA |
速度传感器 |
GSH5 |
DC12V |
≤80mA |
堆煤传感器 |
GUJ30 |
|
|
矿用安全型急停开关 |
KHJ30/10 |
|
|
撕裂传感器 |
GVD1200 |
|
|
跑偏传感器 |
GEJ30 |
|
|
矿用防爆电磁阀 |
DFB-20/10 |
AC127/36V |
|
超温自动洒水装置 |
RFMH |
|
|
